Описание:
Электронный терморегулятор предназначен для автоматического поддержания заданной температуры во внутренних помещениях, оборудованных электрическими кабельными системами обогрева путем включениявыключения нагрузки при помощи датчика отрицательного температурного коэффициента (NTC).
Устанавливается на стандартную DIN-рейку для монтажа в шкафах управления системами обогрева зданий или групп помещений.

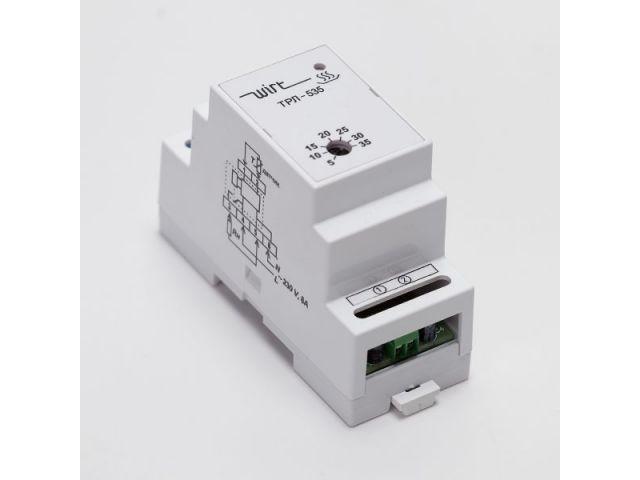

ТРЛ-535 комплектуется датчиком температуры терморезистором, помещенным в герметичный корпус и имеющим соединительный кабель длиной 2 м, устанавливается в полу между витками нагревательного кабеля.
Регулятор снабжен ручкой плавной регулировки температуры (под шлиц отвертки) и шкалой условных значений задаваемой температуры.
Имеется светодиодная индикация наличия питания и подачи напряжения на нагревательные секции.
Если мощности терморегулятора недостаточна, то подключение осуществляется через контактор, или магнитный пускатель монтируемых непосредственно на DIN-рейку
(вам не понадобиться отдельно выносить точку для установки ТРЛ, всё собирается на одном выносном боксе на DIN-рейке).
Характеристики:
Пределы регулирования температуры: 535С,
Нерегулируемый диапазон: -,
Диапазон рабочих температур: 050С,
Напряжение питания: 187253 В, 501 Гц,
Ток, потребляемый регулятором при отключенной нагрузке, не более: 0,025 А,
Максимальная мощность нагрузки: 2000 Вт,
Принцип регулирования: Вкл.Выкл.,
Выходное реле: Замыкающее,
Диапазон поддержания температуры стяжки: -,
Понижение температуры, активирующее нагревательный элементгистерезис: 0,7С,
Датчик температуры: терморезистор,
Длина соединительного кабеля датчика, EPCOS (Германия): 2 м,
Максимальное удлинение провода датчика: 50 м,
Сопротивление датчика: 10 кОм при 25С,
Защита корпуса: IP20,
Класс защиты от поражения электрическим током: 2,
Цвет: белый,
Размеры (длина х ширина х высота): 86x35x60
